Medio Ambiente Electromagnético en Consultorios Odontológicos

*Dra. Yosette Osorio Díaz
*Odontóloga, Universidad Nacional de Colombia

**Dr. Fernando Fajardo Marino
**Médico, Universidad Nacional de Colombia

***Dr. Rodrigo Jaimes
***Ingeniero Eléctrico, Universidad Nacional de Colombia

Introducción

El desarrollo de esta investigación se orienta a caracterizar el Medio ambiente Electromagnético (MAE) comúnmente encontrados en los consultorios odontológicos, estableciendo, fuentes de campos eléctricos y magnéticos. Los niveles de campo presentes y las medidas de precaución que se deben adoptar con el objetivo de minimizar los riesgos de exposición a los cuales se encuentra sometidos los odontólogos, personal auxiliar y paciente.

Para determinar las magnitudes de los campos encontrados y medidos. Los resultados se comparan con los límites seguros sugeridos por algunas normas de otros países.

Algunos países o regiones han establecido limites permisibles de campos eléctricos y magnéticos a partir de los cuales las personas ocupacional o no ocupacionalmente expuestas, corren mayores riesgos de acuerdo con los resultados de las investigaciones realizadas hasta ahora.

Vale la pena resaltar que existen normas con valores límite muy bajos (como las suecas ) y otras con valores bastantes lejanos de las anteriores (IRPA por ejemplo ).

El incontenible desarrollo tecnológico en el que se desenvuelve la sociedad actual, acompañado por la obligación a su vez impuesta de satisfacer las necesidades del facilismo y con su mismo. Han llevado ha la ciencia a una desenfrenada carera, en la cual se han extraviado algunos parámetros precursores y por sus objetivos.

Es así, como en la actualidad vemos que en aras un mayor ¨ bienestar individual y colectivo ¨ los avances tecnológicos son impuestos en los diferentes estamentos sociales, económicos y culturales, sin medir en forma consciente sus posibles repercusiones mediatas y sus aspectos deletéreos en el individuo en su entorno. Esto se facilita por su escasa resistencia que se le ofrece a todos los ¨avances del desarrollo¨, desencadenada por la apatía, el adormecimiento de las emociones y la insensibilidad manifiesta de que hace gala del hombre contemporáneo.

Medio Ambiente Electromagnético Factores Externos

Debemos reconocer que en un entorno como en el que la actualidad estamos obligados a vivir, pece a recibir la influencia por lo general altamente nociva y perturbadora de un sin número de factores externos (contaminación ambiental, visual, nutricional, sonora, psicológica, etc.), algunos de los cuales aun desconocemos en su naturaleza y manifestación, pero que actualmente evidenciamos mediante el empleo de medidores y registradores altamente sensibles, capaces de registrar por ejemplo, las intensidades de los campo electromagnéticos en todo el espectro de frecuencias.

La creciente utilización de equipos electrónicos a nivel industrial, residencial, comercial, en campos como las comunicaciones y en medicina para diagnostico, terapia y tratamiento, ha traído consigo además del beneficio para el cual fueron diseñados y construidos, una fuerte alteración del Medio Ambiente Electromagnético natural (MAE ), lo que comúnmente se denomina contaminación electromagnética.

La energía electromagnética bajo sus múltiples formas plantea un riesgo para la salud humana, con el que se puede ver afectados como consecuencia a su exposición diferentes procesos biológicos, como desarrollo óseo, comunicación intercelular, actividad de glóbulos blancos o el funcionamiento del sistema inmunológico entre otros.

Se han reportado leucemias asociadas atendidos de alta tensión, microondas como con agente cancerígeno, etc.

Así como la energía electromagnética puede resultarnos peligrosa, cuando esta es usada adecuadamente promete notables innovaciones y éxitos terapéuticos.

Efectos Biológicos de Campos Electromagnéticos

El interés de los efectos biológicos de Campos Electromagnéticos Pulsantes de Baja Energía y de Baja Frecuencia (PEMF), ha venido creciendo en la comunidad científica. Los efectos negativos de ¨PEMF aún son cuestionables, pero los efectos benéficos de estos para la curación de hueso y piel ha sido demostrada.

El mecanismo a través del cual los PEMF actúan en las membranas celulares o en los iones presentes en las fronteras de la célula aún se está investigando. La estimulación electromagnética pulsante se ha venido utilizando con mayor frecuencia por los cirujanos ortepédicos para tratar fracturas sueltas y seudo artrosis congénitas. Se ha demostrado que el uso de CEM pulsantes incrementan la formación de callo y reparación de fracturas en experimentos en animales y humanos.

Los campos magnéticos, son líneas de fuerza invisibles que interaccionan con los imanes y con determinados tipos de metales y penetran fácilmente casi cualquier cosa que se interponga en su camino (incluido, desde luego el cuerpo humano ).

Los metales en la cavidad oral pueden ser receptores de CEM y ser incorporada esta información en el cerebro de los pacientes.

La exposición de los organismos vivos a CEM artificiales pueden originar significativas anomalías en su fisiología y funciones.

No existe conciencia de los riesgos asociados a los CEM y al uso de muchos aparatos generadores de esto, en los consultorios odontológicos en la practica diaria. Un ambiente saludable riñe con saturación de aparatos eléctricos. SE han investigado que campos de 50-60 Hz, y de apenas 3 miligaus resultan ya clara mente relacionados con el cáncer. Se debe tener en cuenta el tiempo de exposición del campo, la frecuencia y la distancia.

Desarrollo Histórico

Ya desde la antigüedad se hablaba de magnetismo. Según la leyenda se conocen las propiedades del imán desde el día en que MAGNES, un pastor griego, probase su fuerza fortuitamente.

Llevaba su cordero a pastar, cuando al pastar cerca de una gran roca comprobó que su cayado guarnecido de hierro se sentía atraído hacia la roca por una fuerza desconocida. Tuvo que hacer un gran esfuerzo para arrancarlo de la misma, a la cual desde entonces llamo “piedra de magnesio”.

Por otra parte describe la historia que hacia el año 600 a. C., Thales de Mileto, descubrió que una piedra negra proveniente de magnesia, una ciudad griega podría atraer objetivos de hierro. La llamo “ho magnetes lithos” ( la piedra magnésica ), donde deriva el nombre de magnetismo con el que actualmente se conoce este fenómeno.

Descubrió que igualmente que el frotar una varilla de ámbar, esta era capaz de traer objetos ligeros que no eran afectados por el imán. Como el ámbar en griego se denomina ¨elektrón¨, este fenómeno es conocido desde entonces como electricidad.

En efecto parece que la mayoría de las tradiciones antiguas, concretamente las chinas, indias, egipcias, árabes y hebreas, conocían el templo del imán natural, el cual se utilizaba principalmente para hacer amuletos, con la finalidad de proteger la salud a quienes lo llevaban y ahuyentar las malas influencias.

Desde esos remotos tiempos, la investigación y los avances teóricos permanecieron estancados, con la excepción de algunos pocos realizados durante el siglo XIII. Y es en el siglo XIX cuando se desata una verdadera fiebre electromagnética que se traduce en contundentes hallazgos

Experimentales ( Franklin, Volta, etc.), los cuales nos han traído al desarrollo avasallador de nuevas ciencias del conocimiento, tales como la electrostática y la electrónica.

Marco Teórico

Como producto de los últimos trabajos interdisciplinarios se ha posibilitado la caracterización de la estructura y el funcionamiento de muchos sistemas biológicos a nivel molecular y atómico, todo esto ayudado por el empleo de la teoría cuántica, la cual opera en los dominios del microcosmos, explicando que cuando los sistemas atómicos se vuelven más complicados aparecen muchas propiedades como temperatura, entropía y otras excitaciones colectivas que no son aplicables para un solo átomos, sino a sistemas atómicos y moleculares.

Todos los sistemas biológicos se defines como sistemas abiertos, debido a que su funcionamiento solo es posible gracias al intercambio de energía y materia con el medio. Esto explica la en parte, la susceptibilidad , adaptabilidad o respuesta de los seres vivos a los distintos tipos de energía como la electromagnética.

A su ves se reconoce actualmente que los seres vivos poseen su propia configuración electromagnética, la cual les favorece para la realización de sus funciones vitales y se admite la existencia del campo magnético terrestre, agregando además que las funciones de los seres vivos son determinadas o afectadas por la presencia de los campos electromagnéticos.

Todos los campos electromagnéticos artificialmente son biológicamente activos y posiblemente perjudiciales, dependiendo fundamentalmente de la magnitud , la frecuencia, la distancia, tiempo de exposición y de las condiciones de la salud de las personas expuestas.

Recientes investigaciones han logrado establecer una asociación entre la exposición a campos eléctricos de alta y baja frecuencia y ciertas patologías ( Leucemia, cáncer entre otras).

Conocimiento de las Propiedades Eléctricas

Sin embargo, existe mucha contradicción al respecto y falta profundizar en los mecanismos de interacción CEM-seres vivos y en el conocimiento de las propiedades eléctricas y magnéticas de células, tejidos, órganos y como ellos responden cooperativamente a CEM.

Por lo tanto es conveniente adquirir conciencia de los riesgos potenciales que implica el uso de estos equipos y tomar las medidas necesarias para evitar efectos adversos de salud.

Entre los equipos eléctricos o electrónicos usados frecuentemente en odontología con fines de diagnostico y tratamiento, se encuentran:

• Lámparas de iluminación
• Compresores
• Lámparas de fotocurado
• Sillas con mecanismos eléctricos de ajuste
• Unidades de cirugía
• Equipos de computo
• TRIAD

Estos equipos producen campos eléctricos y magnéticos a su alrededor, los cuales se superponen a los campos generados por las instalaciones eléctricas, líneas de baja y alta tensión ubicadas en el cercanía, antenas de comunicaciones y otros equipos aledaños.

Los efectos de la persona se clasifican de acuerdo con la frecuencia, la intensidad, y el tiempo de exposición. Así por ejemplo, un campo eléctrico de alta frecuencia (como el producido por un teléfono celular, antena de radio o televisión ), tiene menor poder la penetración en los tejidos y sus efectos pueden ser de tipo térmico, mientras que los campos eléctricos de baja frecuencia ( generados por electrodoméstico, secadores de cabello, líneas de energía eléctrica y magnética), se caracteriza por producir efectos no térmicos.

Los campos eléctricos y magnéticos mencionados en este artículo están comprendidos en el riesgo de LF (baja frecuencia ), dentro de los que se encuentran los campos eléctricos de 50 a 60 Hz que son los que están en contacto permanente los seres vivos por ser las denominadas corrientes domesticas.

Las mediciones se llevaron a cabo con el empleo de los siguientes equipos :

1. Medidos marca COMBINOVA (Suecia) Rango de frecuencia de 0-2.000 Hz ( baja frecuencia)
2. Medidor marca COMBINOVA (Suecia) Rango de frecuencia 2 Khz -400 Kkz
3. Medidor EMF – 160 Rango de frecuencia de 0-100 Hz

Abreviaturas empleadas:

• B1 Campo magnético de Baja frecuencia ( 0-2,000 Hertz ) en miligauss [mG]
  Campo magnético de Alta frecuencia (2Khz – 400 Khz ) en nanoteslas [ nT] microteslas [ uT ]
• E1 Campo eléctrico de baja Frecuencia [ V/m] (o- 2.000 Hertz )
• E2 campo Eléctrico de alta Frecuencia [ V/m] ( 2.000 Hz – 400 Khz )
• CEM Campos Electro Magnéticos
• CN Conectado
• DCN Desconectado
• ON Prendido
• OFF Apagado
• MAE Medio Ambiente Electromagnético
• IRPA Internacional Radiation
• Protección Association
• INIRC Comité Internacional de Radiaciones No ionizantes.

Metodología

Las mediciones se efectuaron alrededor de la fuente (10-20cm. Aproximadamente), alrededor de la pistola y alrededor de la cabeza del paciente, considerando el efecto de os campos externos como el generado por las lámparas incandescentes y fluorescentes encontradas en el sitio, así como de líneas de distribución de energía eléctrica y otros aparatos cercanos .

La figura numero 1. Ilustra la disposición de los aparatos durante las mediciones.

Resultado de las Mediciones

A continuación se muestra los campos presentes en un consultorio odontológico.

En primera instancia se procedió a medir los campos de fondo, o sea aquellos generados por líneas eléctricas cercanas y aparatos aledaños, manteniendo desconectados todos los equipos del consultorio.

En la figura 2 se indican los valores encontrados de los campos de fondo.

La figura No. 2 ilustra campos magnéticos y eléctricos con equipos e instalaciones internas desenergizadas

Una vez conectan y activan las lámparas de iluminación, de fotocurado y demás aparatos, los campos se incrementan considerablemente como se ilustra en las figuras 3y4.

La figura No. 3 ilustra los campos eléctricos y magnéticos con la lámpara de fotocurado conectada pero no activada (sin emisión de luz).	La figura No. 4 ilustra el campo magnético encontrado con la lampara de fotocurado activada.

Un equipo de rayos X soportado en la pare, conectado y listo para ser activado genera los campos mostrados en la figura 5.

La figura No. 5 muestra como se realizaron las mediciones de campos
alrededor de un equipo de rayos X conectado (no activado).

A continuación se presentan los campos eléctricos y magnéticos generados pos diferentes lamparas de fotocurado:

Tabla No. 1 presentan los resultados de las mediciones de campo eléctrico y magnético obtenidos estando las lamparas de iluminación apagadas y las lamparas de fotocurado desconectadas.

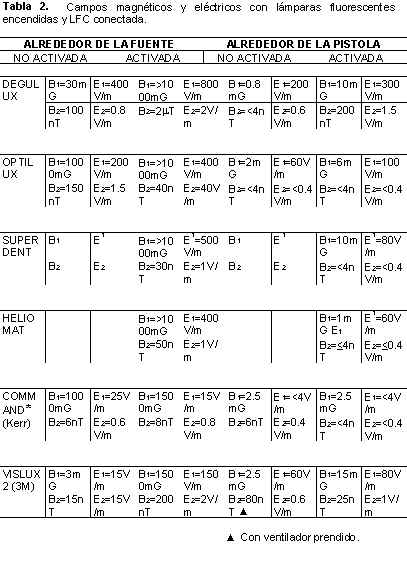

La tabla No. 2 presentan los resultados de las mediciones de los campos eléctricos y magnéticos obtenidos en las diferentes marcas comerciales de lamparas de fotocurado y la cámara TRIAD, con las lamparas de iluminación encendidas y las lamparas defotocurado conectadas, llevándose a cabo dos lecturas :La primera con lampara no activada( sin emisión de luz) y la segunda con la lampara activada.

Análisis de los Resultados

Como se observa el Campo Magnético de baja frecuencia en proximidades de la fuente se incrementa de 30ª 50 veces al conectar la lampara de fotocurado (sin activarla) y más de 1.000 veces cuando se activa, mientras que el campo de alta frecuencia lo hace en 250 y 2000 veces para la misma condiciones.

Alrededor de la pistola de la LFC, el campo puede ser 10 veces más alto al activarse (baja frecuencia) y el de alta frecuencia puede incrementarse aproximadamente 50 veces.

El aumento del campo Eléctrico al conectar los equipos es menos drástico (10 a 30 veces) para Baja frecuencia e insignificante para alta frecuencia.

La distancia a los equipos es un factor determinante en la evaluación de los Campos, puesto que su magnitud disminuye drásticamente a medida que se aleja. (Ver tabla 3).

Tabla 3. Campos magnéticos producidos por electrodomésticos y aparatos eléctricos (Milligauss)

EQUIPO>	a 3 cm>	30 cm>	a 1 m.>
SECADOR DE PELO>	200 a 20000>	10 a 150>	1 a 10>
MAQUINA DE AFEITAR>	150 a 15000>	8 a 90>	0.5 a 5>
ASPIRADORA>	2000 a 8000>	20 a 200>	1.3 a 20>
HORNO MICROONDAS>	50 a 2000>	10 a 80>	1 a 15>
TELEVISOR>	25 a 500>	8 a 40>	1 a 2.5>
LAVADORA>	8 a 500>	1.5 a 30>	0.30 a 2.5>
PLANCHA>	80 a 300>	1.2 a 4>	0.3 a 2.5>
CAFETERA ELÉCTRICA>	18 a 250>	1 a 4.5>	0.1 a 1>
NEVERA>	5 a 20>	0.5 a 4.5>	0.1 a 1>
FLUORESCENTE>	300 a 4000>	10 a 120>	2 a 2.5>
COBIJA ELÉCTRICA>	5 a 30>	0.1 a 0.3>	0 a 0.05>
COMPUTADOR>	20 a 5000>	1 a 150>	0.3 a 10>



Los resultados muestran que las LFC constituyen unas de las fuentes más significativas de CEM en un consultorio odontológico

Para efectos de comparación a niveles de campo magnético, la tabla 3 muestra los campos generados por algunos electrodomésticos.

Conclusiones

Como todos los equipos que funcionan con energía eléctrica, las lamparas los fotocurados (LFC), producen campos Eléctricos y magnéticos a su alrededor, de Extremada Baja Frecuencia (60 Hz) y de mayores frecuencias, determinados fundamentalmente por el diseño y la potencia de cada lampara.

Las magnitudes de Campos medios son comparables a las generadas por electrodomésticos y líneas de alto Voltaje o Alta corriente y en algunos casos superan los niveles producidos por estos.

Los valores registrados de Campos de 60 Hz ., fueron siempre más altos que los de mayor frecuencia, aunque esto no signifique que los últimos presenten menos riesgos.

Alrededor de las fuentes y las pistolas de las lamparas de fotocurado, el Campo Magnético es más alto cuando se encuentran activadas, excepto aquellas que en su diseño no cuentan con la pistola, sino con una extensión de fibra óptica recubierta, la cual se desprende desde la fuente misma de la lámpara. Los Campos Eléctricos no sufren incrementos considerables para las condiciones mencionadas.

Muy próximo a las fuentes y las pistolas (aprox. 10-20 cm. ), los Campos Magnéticos y los eléctricos, superan considerablemente los valores establecidos por algunas Normas e investigaciones como riesgosos . (Mas de 2 mG y más de 25 V/m.)

En un campo cualquiera, los Campos se superponen, lo cual indica que si existe otras fuentes de Campos (líneas eléctricas, calentadores, sillas con sistema eléctrico, etc.), cercanas al personal involucrado, los niveles de exposición se puede incrementar.

Todos los implantes y materiales metálicos en cavidad oral pueden funcionar como antenas receptoras de CM de determinadas frecuencias, dependiendo de su longitud y posicionamiento.

Recomendaciones

• Para minimizar los posibles efectos perjudiciales en pacientes, personal auxiliar o odontólogo, debidos a la exposición a Campos Elctromagnéticos generados por lamparas de fotocurado y otros equipos, se recomienda tener en cuenta lo siguiente:
• Mantener las fuentes al mayor distancia posible.
• Desconectar las lamparas de fotocurado en el tiempo en que no se este utilizando.
• Preferiblemente utilizar lamparas de fotocurado diseñadas con extensión elaborada con cable de fibra óptica. (sin pistola).
• Para reducir la magnitud de las corrientes inducidas por los CEM en las personas, se recomiendan recomienda que no estén en contacto con elementos metálicos que estén aterrizados ( p. Ej. : Sillas, mesas, etc.)

Basados en los hallazgos de diferentes investigaciones en las que se establece el riesgo con las aplicaciones de técnicas odontológicas en pacientes con marcapasos, se recomienda tener presente que la fuente de las lámparas de fotocurado debe estar lo más distante posible.

Se debería si es posible, antes de construir los consultorios, realizar diseños eléctricos que sean compatibles electromagnéticamente, es decir, que produzcan los Campos Electromagnéticos en el entorno.

El presente se nos da como una serie de circunstancias que nos obligan a continuar dentro del proceso de evolución social, económica y cultural, pero ante el surgimiento de las reflexiones sobre el verdadero sentido que este proceso debe llevar, nace las necesidad de empezar a elaborar propuestas de desarrollo en las cuales ocupe lugar destacado y fundamental el sentido de la vida, el cual reconocemos siempre está cambiando, pero nunca cesa.

Conclusión

En conclusión gracias a los grandes interrogantes del hombre, frutos de su pensamiento, el cual se ha desarrollado a través de la evolución misma de la ciencia, es que hoy hemos llegado al punto en que nos encontramos, y a su vez, dependiendo de nuestras actuales dificultades desarrollaremos aquellos nuevos interrogantes que nos llevarán a formular nuevamente otras hipótesis que serán, las que a través de su experimentación , desarrollaran el próximo punto de ubicación de nuestra existencia.

Bibliografía

• Beltrán Dussán E. : Campos Electromagnéticos una realidad Desconocida . Pediatría. Vol. 28. No.1 Bogotá – Colombia . 1.993. P: 51-60.
• Bedoya D.- Ospina C. : Medición del Campo Electromagnético y eléctrico producido por las principales instalaciones del sistema de Energía Eléctrica .¨ CIDET. Medellin . Septiembre. 1.997.
• Calle, E.E. : Leukemiain Occipational Groups With Presumed Exposure to Electric and Magnetic Fields. New Englad Journal Of Medicine. 1.985.313: 1476-1477.
• Cleary, S. : A Review of In Vitro Studies: Low-Frecuency Electromagnetics Fields. Am. Ind. Hyg.1.948. P: 41-42.
• De la rosa, Raúl : contaminación electromagnética. Editorial TERAPION. 2 Edición. Valencia. España. 1.996. P: 283.
• Espias AF.: Magnetic Materials in dentistry. AV Odontoestomatol. 1.990. Vol. 6P:533-542.
• Goodman, R.: Exposure of humans cells to Low-Frecuency Electromagnetic fields. Results in Quantitative Changes in Trascripts. Biochim. Biophys. 1.989.Acta. 1009 : 216-220.
• Lednev V.V.: Possible mechanisms for the influence of weak magnetic fields on biological systems. Biolectromagnetics. 1.991. 12,71-75.
• Mac Donald S.:Physics for the life and Health Sciences. Primera Edición. Addson-Wesley Publishying Co. Massachusets U.S.A. 1.975 P: 306-314.
• Robinson, C.F.: Electromagnetic Fields Exposure and Leukemia Mortality in the United States.Journal of Occupational Medicine 1.991 33:160-162.
• Sait M.L.-Wood A.W. :
  ¨Human heart rate changes in response to 50 Hz. Sinusoidal and square : A follow up study¨. Poster presented at the second world congress for electricity and Medicine . Bologna, Italy. June 8-13. 1.997.
• Tippens. : Applied Physics. III Edition. Mc Graw-Hill, inc., U.S.A. l985. P:517-550.
• Wertheimer, N.: Magnetic field exposure related to cancer subtypes . Annals of the New York Academy of Sciences. (502) 1.987.P: 43-54.
• Zappau: Effect of electrically powered dental devices on cardiac parameter function in humans periodontol. 1.991. Vol. : 2 No. 4 P. : 299-308.

Agradecimientos

Los autores expresan agradecimientos al doctor Eduardo Beltrán D. Quien facilitó los equipos de medida de Campos Electro Magnéticos.
