Guía Práctica en Diagnóstico Prenatal, Tórax

CAMILO HERNÁNDEZ DE ALBA, M.D.

Tórax – aspectos normales

Tórax - cortes tangenciales y frontales Tórax - cortes tangenciales y frontales
fig 26. – (a).reja costal.

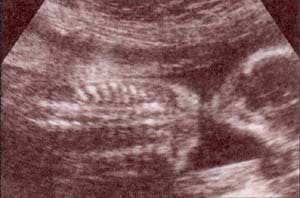

fig. 26 – (b).ay b. cortes tangenciales y frontales a las 21 semanas
Diagnóstico Prenatal - Tórax - diafragma Tórax - longitudinales (a las 33 y 38 semanas)

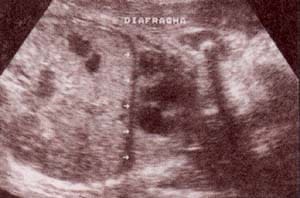

fig 27.– (a). diafragma.

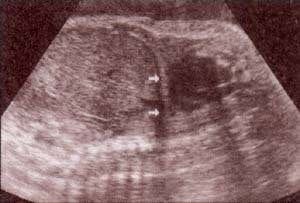

fig. 27. – (b). (a y b). cortes longitudinales (a las 33 y 38 semanas), de la cúpula diafragmática, poco ecogénica que delimita el área pulmonar y hepática

Tórax normal – contenido

Tórax Normal - pulmones corte coronal. 32 semanas Tórax Normal - corte transversal. 32 semanas

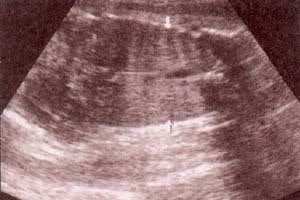

fig 28. – (a). pulmones corte coronal. 32 semanas.

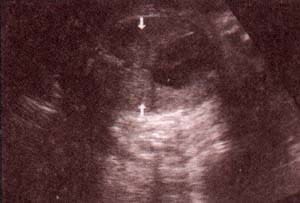

fig. 28. – (b). corte transversal. 32 semanas.
Diagnóstico Prenatal - corazón corte 4 cámaras Diagnóstico Prenatal - proyección subcostal

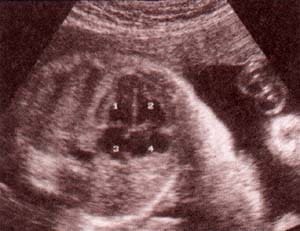

fig 29.– (a). corazón corte 4 cámaras. proyección apical. 32 semanas. ventrículo izquierdo (1). ventrículo derecho (2). aurícula izquierda (3). aurícula derecha (4). fig. 29. – (b). proyección subcostal. 36 semanas. ventrículo izquierdo (1). ventrículo derecho (2). aurícula izquierda (3). aurícula derecha (4).

(Lea También: Guía Práctica en Diagnóstico Prenatal, Abdomen)

Válvula a-v septum i-v

Diagnóstico Prenatal - septum i-v. septum i-v. 32 semana Diagnóstico Prenatal - septum i-v íntegro entre las flechas

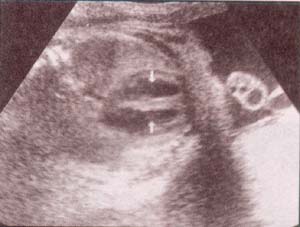

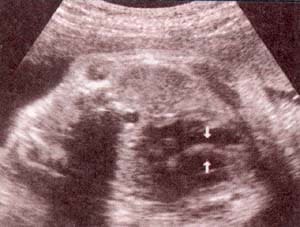

fig 30. -(a). septum i-v. septum i-v. 32 semana fig. 30.– (b). septum i-v íntegro entre las flechas. 35 semanas
Diagnóstico Prenatal - válvulas a-v. válvula mitral Diagnóstico Prenatal - válvulas a-v.válvula mitral

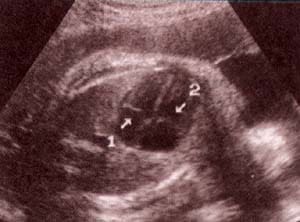

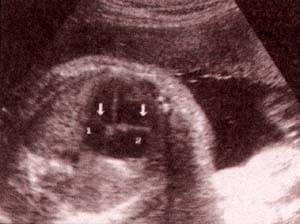

fig 31. válvulas a-v. válvula mitral (1). válvula tricúspide (2). fig. 32. válvulas a-v.válvula mitral (1). válvula tricúspide (2).

Grandes vasos – tractos de salida vasos intratoracicos

Diagnóstico Prenatal - tractos de salida Diagnóstico Prenatal - ventrículo izquierdo

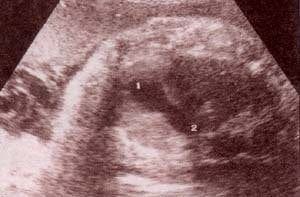

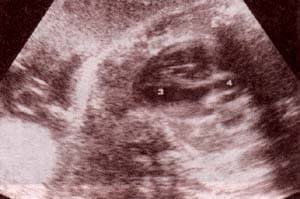

fig 33.– (a). tractos de salida. 36 semanas. ventrículo derecho (1). arteria pulmonar (2). fig. 33.-(b).ventrículo izquierdo (3). aorta (4).
Diagnóstico Prenatal - vasos intratorácicos Diagnóstico Prenatal - cayado aórtico

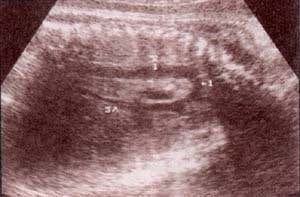

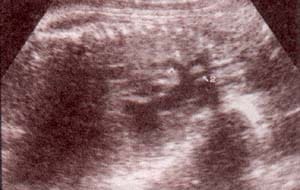

fig 34. – (a).vasos intratorácicos. cayado aórtico (1). aorta descendente (2). vena cava (3). fig. 34.– (b). cayado aórtico (1).vasos del cuello. carótida (2).

Eco modo m

Diagnóstico Prenatal - a nivel ventricular. Diagnóstico Prenatal - a nivel auricular

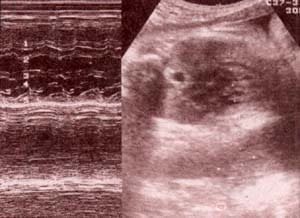

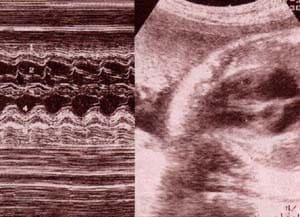

fig 35. a nivel ventricular. 37 semanas. pared ventrículo derecho (1). válvula tricúspide (2). septum i-v (3). válvula mitral (4). pared ventrículo izquierdo (5). fig 36. a nivel auricular. 32 semanas. pared aurícula derecha (1). válvula tricúspide (2). septum i-a (3). válvula mitral (4).pared aurícula izquierda (5).

Diagnóstico Prenatal - a nivel del foramen oval

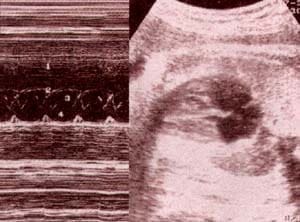

fig 37. a nivel del foramen oval. 36 semanas.
pared aurícula derecha (1). septum i-a (2).
válvula del foramen oval (3). pared aurícula izquierda (4).
